电泳术语解释 1、固体份
涂料一般都由成膜物质部分和挥发的溶剂部分组成。成膜物质部分称谓固体份或不挥发份。
热固性涂料的成膜过程不仅溶剂要挥发掉，还拌随着固化的化学反应（氧化、分解、聚合、缩合等反应），致使在成膜过程中产生膜重量的增和减的现象，因而致使涂料的固体份或不挥发份与成膜物质部分重量不一定等同。
电泳涂料属于热固性涂料，且一定要在150~180°Ｃ高温下烘干才能固化，在升温到规定的固化温度过程中分解出低分子物质，并在规定的固化温度下保温一定时间才能固化（即不再被溶剂擦拭掉），出现加热减量。 ２、颜基比
电泳涂装场合的颜基比系指电泳涂料、槽液或涂膜中的颜料与基料（树脂）之比，也用颜料份来表示，系固体份中所含颜料量对１００分树脂量之比例。 ３、ＭＥＱ值
为使电泳涂料保持在一定的ＰＨ范围内，所需中和剂的总量包括化合和游离两部分。电泳涂料的中和当量（ＭＥＱ）是表示使涂料水溶性所需中和剂的中和程度，即化合部分的中和剂耗量的当量值，游离部分的氢离子浓度用ＰＨ值表示。
酸值：中和１克电泳涂料的树脂所需的ＮaＯＨ或ＫＯＨ的毫升数，俗称酸价，亦指ＭＥＱ酸。
胺值：中和１克电泳涂料的树脂所需的ＨＣＬ的毫升数，俗称胺价，亦指ＭＥＱ碱。 测定酸值或胺值的目的是维持被试验电泳涂料中的中和剂的浓度。电沪涂料的ＭＥＱ＝中和剂／胺值（或酸值），也有用中和１００克树脂所需中和剂的毫克当量数表示。 ４、ＰＨ值
电泳涂料是靠用碱或有机酸中和其漆其中的羟基或胺基，并保持一定的氢离子浓度而获得的较稳定的水溶液或乳液，电泳涂料的水溶液或乳液的氢离子浓度也是用常规的PH值来表示。 5、电导率
电导又称比电导率，指在1CM间距的1平方厘米极面的导电量。在电泳涂装场合的槽液、UF液、极液和所用纯水的导电难易程度用电导来表示，也有用比电导阻来表示.

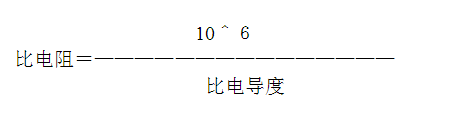

比电导度的单位:us/cm
电泳漆槽液的电导与槽液固体份、ＰＨ值和杂质离子含量等有关。电泳涂料的调配、极液的更换和电泳后的**终清洗都需用纯水，如果水质超过２５us/cm，则漆可能被污染。
６、溶剂含量
作用：提高电泳涂料的水溶性和槽液的稳定性。
槽液的有机溶剂含量高了，涂膜庸肿过厚，泳透力和破坏电压下降，再溶解现象变重；含量低了，槽液的稳定性变差，涂膜干瘪，水溶性降低。溶剂含量一般指槽液中除水以外的有机溶剂的百分含量。
７、临界电压、工作电压、破坏电压（击穿电压）、电泳时间
临界电压：低于泳涂电压下限的某一电压值时，几乎泳涂不上漆膜（或沉积，与再溶解漆膜量相抵消），这一电压称为临界电压。
工作电压：起始电压低一些，以减轻电极反应，也降低通电时间的脉冲电流，随后电压高一些，以提高内腔缝隙表面的泳涂质量。
在电泳涂装场合能获得规定的外观优良的漆膜厚度，两极间通的电压称为电泳涂装的工作电压，简称泳涂电压。
超出泳涂电压上限的一定值时，在沉积电极上的反应加剧，产生大量气体，使沉积的涂膜炸裂，绝缘被破坏，产生异常附着，这一电压值称为破坏电压，亦即击穿电压。 电泳工作电压介于临界电压和破坏电压之间。 ８、泳透力
在电泳涂装过程中使背离电极的电泳涂物表面上漆的能力称之为泳透力，也表示电泳涂膜在膜厚分布上的均一性，故又称泳透性。
与
电泳槽液的电导和湿涂膜的比电阻大小有关，前者越大，该漆的泳透力越高，泳透力与涂膜工艺参数（泳涂时间、涂装电压、槽液固体份等）有直接关系，它也是确保空腔部分、缝隙间等表面涂上漆的目标值。 ９、库仑效率
在电泳涂装场合库仑效率是表示涂膜难易程度的目标值。有两种表示法：耗１库仑电量析出涂膜的重量，以毫克／库仑表示，又称电效率；或沉积１克固体漆膜所需电量的库仑数，以库仑／克表示。 １０、加热减量
在１５０°Ｃ/3h以下烘干后所得的干燥的电泳涂膜在进一步升高到规定的烘干温度达完全固化的过程中，热分解出低分子化合物，（即冒烟现象）而使涂膜失重，称之为加热减量。 １１、熟化
熟化的功能是使电泳涂料溶化完全，使原漆带入的低沸点的有机溶剂大部分挥发掉，如果熟化时间不足，涂膜庸肿过厚，在烘干时产生流挂。
如果原漆的水溶性好，又不是以大量有机溶剂来助溶，则熟化期可短。
电泳涂料加纯水调配成工作液，搅均后不能立即泳涂被涂物。一般规定在一定条件下搅拌一段时间，才能泳涂出合格样板检验或试涂被涂物。这个时间称为槽液的熟化期。 １２、颗粒、缩孔、鱼眼、针孔、凹孔 １３、电泳涂料的稳定性 系指原漆的储存稳定性。
